ПОЛОТЕНЦЕСУШИТЕЛЬ БЫТОВОЙ

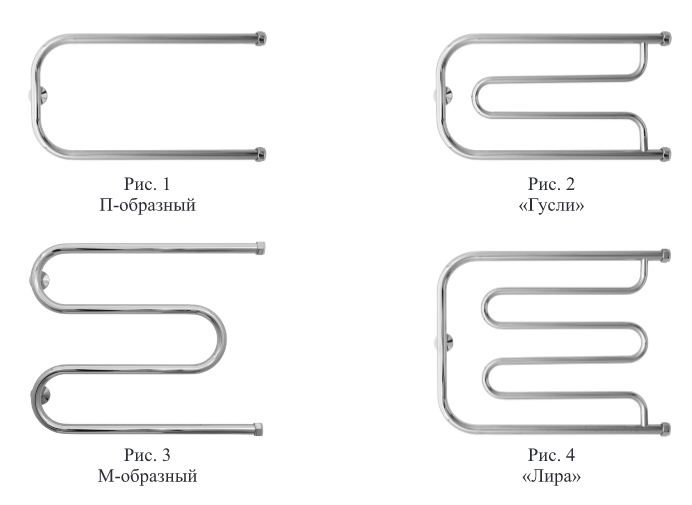

для систем ГВС и отопления ТУ 4923-001-73365718-2005 1. Общие указания. 1.1 Полотенцесушитель бытовой предназначен для сушки текстильных изделий, а так же для обогрева ванных и душевых комнат. 1.2 Конструктивно полотенцесушитель изготавливается различных моделей (рис.1-4). 2. Технические характеристики. 2.1 Изделие изготовлено из пищевой нержавеющей стали марки AISI 304 (08X18H10). 2.1.1 Сварной шов трубы сделан методом TIG по международному стандарту EN10217-7 и предназначен для использования в системах ГВС и отопления, в отличие от более дешевых аналогов,применение которых допускается только для декоративных изделий (поручни, перила, ограждения, выставочное оборудование и т. п.) 2.2 Рабочее давление - от 3 до 25 атм. 2.3 Давление испытаний - 60 атм. 2.4 Температура теплоносителя Т°С - до 105° 3. Комплектация. Полотенцесушители: П - образный, Гусли, Лира комплектуются согласно схеме подключения : 3.1 Гайка накидная н/ж G 1” (несъемная)   2 шт. 3.2 Силиконовая прокладка G 1"   2 шт. 3.3 Кронштейн телескопический   1 шт. Полотенцесушитель М -образный, комплектуется согласно схеме подключения : 3.1 Гайка накидная н/ж G 1” (несъемная)   2 шт. 3.2 Силиконовая прокладка G 1"   2 шт. 3.3 Кронштейн телескопический   2 шт. 3.7 Полотенцесушитель крепится к стене телескопическими кронштейнами, что позволяет регулировать расстояние до стены. В комплектацию телескопического кронштейна входит: 3.7.1 Шпилька внутренняя   1 шт. 3.7.2 Саморез   1 шт. 3.7.3 Дюбель   1 шт. 3.7.4 Кронштейн   1 шт. 3.7.5 Стопорный винт   1 шт. 3.7.6 Опорный диск   1 шт. 3.7.7 Ключ ШГ № 2,5 для кронштейна   1 шт.

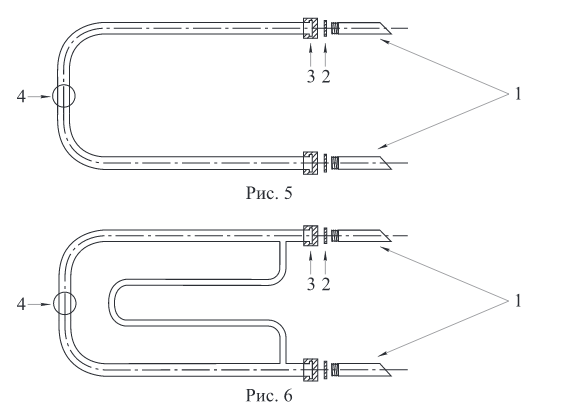

4. Схема подключения полотенцесушителя к системе ГВС или отопления.

1 - Трубопровод системы ГВС или отопления.

2 - Силиконовая прокладка G''1

3 - Гайка накидная н/ж G''1

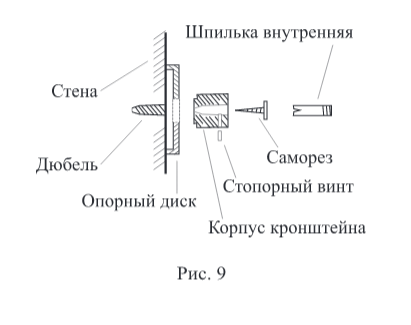

4 - Кронштейн телескопический.

5. Упаковка:

5.1 Полотенцесушитель упакован в полиэтиленовый пакет и коробку из гофрокартона.
5.2 На изделие нанесена голограмма.

6. Правила монтажа и эксплуатации.

6.1 Подключение полотенцесушителя к системе ГВС или отопления осуществляется последавательно к основной
магистрали.
6.2 Полотенцесушитель должен быть установлен с согласия жилищно-эксплуатационных служб, согласно СНиП
2.04.01-85 и правилам эксплуатации жилых помещений, с последующим испытанием и составлением акта
приемки выполненных работ.
6.3 Максимальное рабочее давление, на которое рассчитан полотенцесушитель - 25 атм. Если рабочее давление в
системах ГВС или отопления выше указанного, то следует предусмотреть установку редуктора, ограничивающего
давление до 25 атм.
6.4 Монтаж полотенцесушителя производить согласно схеме.
6.5 Для герметизации резьбовых соединений производитель комплектует изделие прокладками собственного
изготовления (см. п. 3.5 и п. 3.2).
6.6 Во избежание потери блеска полированной поверхности изделия исключить применение абразивных
материалов.
6.7 Для затяжки гаек, имеющих полированную поверхность, применять инструменты с мягкими губками или
прокладками.
6.8 Нагрузка на полотенцесушитель не должна превышать 5 (пять) кг.
6.9 Запрещается заземлять электрические приборы через системы водоснабжения и отопления.
6.10 Во избежание возникновения электрокоррозии рекомендуется использовать трубопровод из полипропилена
или других неметаллических материалов.

7. Свидетельство о приемке.

Полотенцесушитель бытовой соответствует требованиям технических условий ТУ 4923-001-73365718-2005 и признан годным к эксплуатации.

8. Гарантийные обязательства.

8.1 Производитель гарантирует работоспособность изделия в течение 5 лет со дня продажи, при условии соблюдения
правил монтажа и эксплуатации, а также условий транспортировки.
8.2 Производитель не несет ответственность за отсутствие циркуляции воды в полотенцесушителе, возникшем
вследствие нарушения технологического процесса сборки и монтажа изделия, а так же особенности разводки
систем ГВС и отопления.
8.3 При наличии признаков электрокоррозии претензии к качеству полотенцесушителя не принимаются.
8.4 Полотенцесушитель, вышедший из строя в течение гарантийного срока, подлежит обмену (возврату) только при
наличии паспорта на изделие с датой продажи и штампом ОТК.
